透明薄膜霧度指的是其內(nèi)部或者表面產(chǎn)生光散射而呈現(xiàn)的外觀特性，為了評(píng)定薄膜的加工品質(zhì)，就可以通過霧度儀來進(jìn)行檢測(cè)。

薄膜霧度怎么表示？

霧度和透光率是透明薄膜材料兩項(xiàng)重要的指標(biāo)。霧度（也稱朦朧度）H還是入射光透過樣品后偏離入射方向一定角度以上的漫透射通量與總透射通量的比值。霧度常用于描述透明薄膜材料的漫射特性。對(duì)漫透射光偏離入射光的角度一般規(guī)定為大于2.5，但是也有規(guī)定為其他角度的。ASTM D1003中對(duì)有關(guān)霧度測(cè)定、顯示方法做了詳細(xì)規(guī)定。

薄膜霧度測(cè)試原理：

透過試樣的光通量和射到試樣上的光通量之比（以百分?jǐn)?shù)表示）稱為透光率（即P）。透過試樣而偏離入射光方向的散射光通量與透射光通量之比（以百分?jǐn)?shù)表示）稱為霧度（即H）。

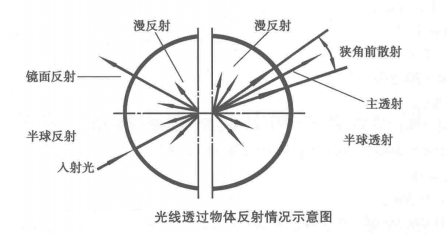

如上圖所示，光線射到一個(gè)透明或半透明物體上時(shí)，部分產(chǎn)生定向反射，部分產(chǎn)生漫反射，進(jìn)入樣品后部分被吸收，部分被透過，透射樣品的光中，主透射部分按折射定律前進(jìn)，部分產(chǎn)生半球透射，其前進(jìn)方向是散亂的。

國(guó)家標(biāo)準(zhǔn)GB/T2410-2008“塑料薄膜透光率、霧度測(cè)定”中規(guī)定了透明塑料透光率和霧度的兩種測(cè)試方法，即霧度計(jì)法和分光光度計(jì)法，它適合于測(cè)定片狀、板狀、薄膜狀透明塑料的透光率和霧度。

按照標(biāo)準(zhǔn)描述，透光率是指通過試樣的半球透過率，即以半球透射來考核的透光率，其入射光是垂直于樣品表面的。同樣，霧度是指樣品的半球透光霧度。理想的入射光應(yīng)是單一方向的入射光，但事實(shí)上很難做到，因此，上述標(biāo)準(zhǔn)入射光的方向性、被作為散射光接受的透射光的偏離角都作了嚴(yán)格的規(guī)定，這些規(guī)定通常稱為“幾何條件”。

由于樣品本身吸收光譜特性的不同，樣品內(nèi)散射微粒對(duì)不同光譜散射本領(lǐng)也就不同，因此，儀器對(duì)光源有一定要求。標(biāo)準(zhǔn)方法規(guī)定為C（或A）光源，對(duì)光接收器的光譜響應(yīng)也作了規(guī)定，被采用的光電元件必須用濾光片校正，使其符合肉眼視覺靈敏度，這些條件，通常稱為儀器的“光譜條件”。因此，所用的儀器應(yīng)采用積分球來捕捉半球范圍內(nèi)的全部透射光。

薄膜霧度計(jì)算公式：

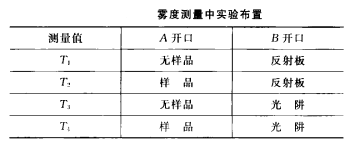

根據(jù)上面的霧度測(cè)量原理，將被測(cè)樣品置于霧度儀入射口A處，出射口交替放置反射板和高吸收比的光阱。積分球內(nèi)壁、擋板和反射板具有相同的反射比。測(cè)量中測(cè)得值與積分球A、B開口處樣品、反射板和光阱的步驟如下圖所示：

則被測(cè)樣品的霧度為：

H=[(T4/T2)-(T3/T1)]×100%

測(cè)試中，T1、T2、T3、T4都是測(cè)量相對(duì)值，無入射光時(shí)，接受光通量為0，當(dāng)無試樣時(shí)，入射光全部透過，接受的光通量為100，即為T1；此時(shí)再用光陷阱將平行光吸收掉，接受到的光通量為儀器的散射光通量T3；若放置試樣，儀器接受透過的光通量為T2；此時(shí)若將平行光用光陷阱吸收掉，則儀器接受到的光通量為試樣與儀器的散射光通量之后T4。因此根據(jù)T1、T2、T3、T4的值可計(jì)算透光率和霧度值。

霧度測(cè)量中需要注意保證測(cè)量的幾何條件、測(cè)量系統(tǒng)的線性、光源色溫、雜散光、吸收直透射的光阱的吸收比等。
