透光率和霧度是檢驗(yàn)透明材料光學(xué)性能的重要指標(biāo)，因此為了準(zhǔn)確的測(cè)定透明塑料的透光率和霧度，管控透明塑料的光學(xué)品質(zhì)，就可以使用霧度儀來(lái)進(jìn)性測(cè)量。本文介紹了霧度儀測(cè)量透明塑料透光率和霧度的原理及方法，感興趣的用戶可以了解一下。

透明塑料透光率和霧度測(cè)定原理：

透光率和霧度是透明材料兩項(xiàng)十分重要的光學(xué)性能指標(biāo)。一般來(lái)說(shuō)，透光率高的材料，霧度較低，反之亦然，但不完全如此，有些材料透光率高，霧度卻很大，如毛玻璃。所以透光率與霧度值是兩個(gè)獨(dú)立的指標(biāo)。

透光率是以透過(guò)試樣的光通量和射到試樣上的光通量之比，用百分?jǐn)?shù)表示。通常是指標(biāo)準(zhǔn)“C”光源一束平行光垂直照射薄膜、片狀、板狀透明或半透明材料，透過(guò)材料的光通量T2與照射到透明材料入射光通量之比的百分率：

霧度又稱濁度，透過(guò)試樣而偏離入射光方向的散射光通量與透射光通量之比，用百分?jǐn)?shù)表示，一般僅把偏離入射光方向2.5以上的散射光通量用于計(jì)算霧度。它代表了透明或半透明材料不清晰的程度，是材料內(nèi)部或表面由于光散射造成的云霧或混濁的外觀，用標(biāo)準(zhǔn)“C”光源的一束平行光垂直照射到透明或半透明薄膜、片材、板材上，由于材料內(nèi)部和表面造成散射，使部分平行光偏離入射方向大于2.5”的散射光通量TD與透過(guò)材料的光通量T2之比的百分率，即：

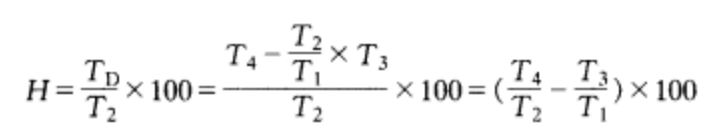

它是通過(guò)測(cè)量無(wú)試樣時(shí)入射光通量T1與儀器造成的散光通量T3，有試樣時(shí)通過(guò)試樣的光通量T2與散射光通量T4：來(lái)計(jì)算霧度值，即：

試樣中，T1、T2、T3、T4都是測(cè)量相對(duì)值，無(wú)入射光時(shí)，接受光通量為0，當(dāng)無(wú)試樣時(shí)，入射光分部透過(guò)，接受的光通過(guò)量為100，即為T1；此時(shí)再用光陷阱將平行光吸收掉，接受到的光通量為儀器的散射光通量T3，若放置試樣，儀器接受透過(guò)的光通量為T2；此時(shí)若將平行光用光陷阱吸收掉，則儀器接受到的光通量為試樣與儀器的散射光通量之和T4。因此根據(jù)T1、T2、T3、T4的值可計(jì)算透光率和霧度值。

霧度儀測(cè)定透明塑料透光率和霧度的方法：

1.接通電源，使儀器穩(wěn)定10分鐘以上。

2.測(cè)量試樣的厚度。板、片狀試樣精確到0.05毫米，薄膜試樣精確到0.001毫米。

3.調(diào)節(jié)零點(diǎn)旋鈕，使積分球在暗色時(shí)檢流計(jì)的指示為零。

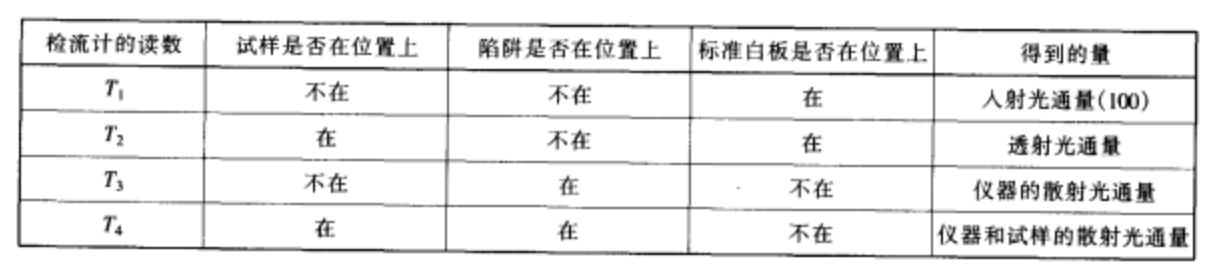

4.當(dāng)光線無(wú)阻擋時(shí)，調(diào)節(jié)儀器使檢流計(jì)的指示為100，然后按下表操作，讀取檢流計(jì)的指示刻度。

5.根據(jù)下式計(jì)算每個(gè)試樣的透光率Tt：

6.根據(jù)下式計(jì)算每個(gè)試樣的霧度值H：

7.試驗(yàn)結(jié)果以一組試樣的算術(shù)平均值表示，精確到小數(shù)點(diǎn)后一位。
