什么是凹面光柵?凹面光柵又稱羅蘭光柵,是在高反射金屬凹面上刻劃一系列的平行線條構成反射光柵(等距),具有分光和聚光能力。它可以減少吸收現象,只存在光柵面一次反射的光損失,且無色差。若將狹縫光源和凹面光柵放置在同一圓周上,且該圓的直徑等于凹面光柵的曲率半徑,可得到很銳的細光譜線,該圓稱為羅蘭圓。常見的凹面光柵光譜儀有三種裝置,即羅蘭裝置,帕邢裝置和依格爾裝置。
?
分光:是一種從復合光中分離出各種不同波長的光的行為。分光的作用:把光源發出來的復合光展開成為光譜。分光方式有哪些?棱鏡分光:以棱鏡為色散元件做成的分光儀,棱鏡材料有水晶、玻璃、螢石幾種。以光柵為色散元件的分光方式有兩種,分為面衍射光柵和凹面衍射光柵。
?
?

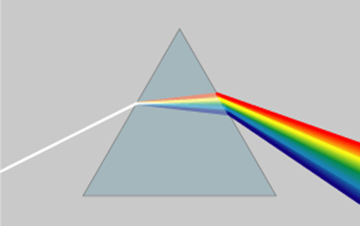

棱鏡分光
?
棱鏡分光的缺點:在棱鏡的工作光譜區受到材料透過率的限制,在小于120納米真空紫外區和大于50微米的遠紅外區不能使用。光柵分光不受材料透過率限制,可以在全光譜中應用。光柵角色散在第一級光譜中比棱鏡大,不過在紫外250納米時,石英角色散比光柵角色率大,光柵的分辨率比棱鏡好。
?
光柵分光可分為反射分光和透射分光,反射光柵應用于光學儀器,應用較為廣泛,分為平面光柵和凹面光柵(另一種為階梯光柵)。我們主要講的凹面光柵分光其實就是一種凹面反射光柵分光。
?
什么是光柵?具有空間周期性的衍射的光學元件都可以稱為光柵,例如在一塊鍍鋁的光學玻璃毛胚上刻劃一系列等寬,等距而平行的狹縫就是透射光柵。在一塊鍍鋁的光學玻璃毛胚上刻出一系列剖面結構象鋸齒形狀,等距而平行的刻線這就是-塊反射光柵。
?
凹面光柵與平面光柵的區別在于毛胚為凹球面反射鏡刻成光柵的,在光電直讀光譜儀中,凹面光柵本身既是色散元件,又是聚焦元件,由于凹面光柵分光儀的色差小,透鏡吸收小,反射損失率小,所以能用到遠紫外光譜區。
?
相對來說,凹面光柵分光是一種先進的分光方式,不像棱鏡分光那樣受制于材料的透過率,可以得到有效的復合光全光譜,從而獲得更大的產品應用檢測范圍。
?
因此,凹面光柵分光是一種利用光的衍射和干涉現象制作而成的色散元件,當光反射到該色散元件時,將復合光的光譜能夠完整、精確的分光。通過凹面光柵分光的作用是得到最終的復合光光譜,從而可以利用這個光譜進行一些儀器方面的應用和研究。
