霧度儀作為光電儀器,主要用于檢測透明樣品或半透明樣品的透光率和霧度兩個光學性能指標。許多的用戶對霧度儀霧度值的計算和測量方法不是很清楚,本文為大家做了簡要的介紹,感興趣的朋友可以了解一下!
霧度儀霧度值怎么計算?
很多用戶對于霧度儀的測量原理并不是很清楚。其實,霧度計算原理就是用標準“c”光源的一束平行光垂直照射到透明或半透明薄膜、片材、板材上,由于材料內部和表面造成散射,透過物體的所有光使部分平行光偏離入射方向大于2.5°的散射光通量Td與透過材料的光通量T2之比的百分率,即:H=Td/T2×100。
透過率,以透過材料的光通量與入射的光通量之比的百分?jǐn)?shù)表示。通常是指標準光源一束平行光垂直照射薄膜、片狀、板狀透明或半透明材料,透過材料的光通量T2與照射到透明材料入射光通量T1之比,即Tt=T2/T1*100%,其中T1被設定為100。
標準霧度片一套5片,其霧度值分別為1,5,10,20,30左右。標準霧度片的外形尺寸應能剛好置于儀器的樣品倉中,一般要求外形尺寸為50mm×50mm,霧度片中央有效測試區域直徑不小于30mm,對應各標準霧度片在C光源或A光源下都有確定的霧度值和透射比值。

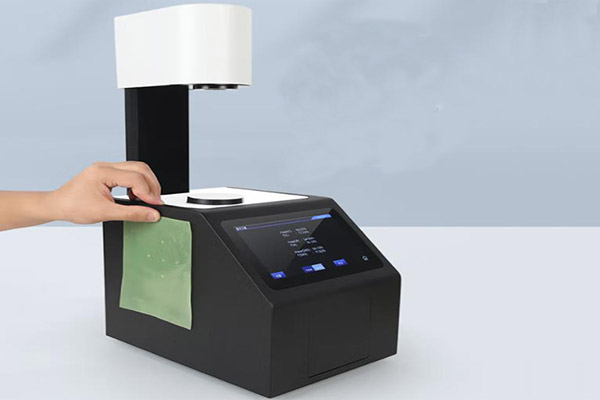

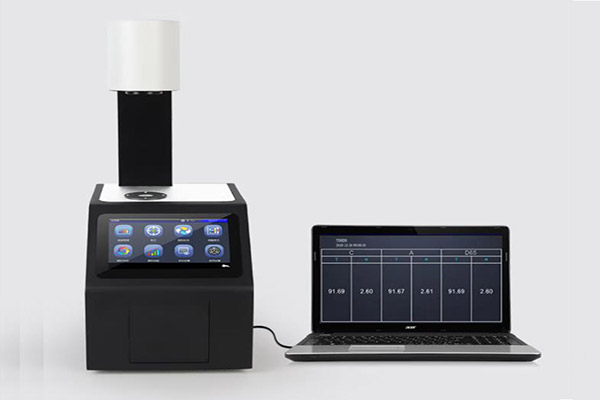

而這些需求我們都可以直接用三恩時霧度儀來檢測實現霧度和透光率的產品品質保障,三恩時霧度儀有臥式與立式兩種,根據產品造型來選擇,更便于產品樣品來檢測。
霧度儀測霧度值方法:
1.儀器準備
將霧度儀放置在平穩的水平臺面上,接通電源,開啟儀器預熱功能,約10分鐘后即可正常使用。需要注意的是,在測量過程中,應避免強烈照射光源,以免對測試結果產生影響。
2.樣品準備
將待測樣品放置在霧度儀的測試臺上,確保樣品表面保持清潔無劃痕。如果測量薄膜,則應保證薄膜表面光潔,無氣泡、污漬等影響測試結果的因素。
3.測量操作
將測試頭放置在樣品表面,使測試頭表面水平緊貼待測樣品表面,按下“測試”鍵即可開始測試。測量結束后,測試結果將在顯示屏上顯示出來。
4.結果分析
霧度儀顯示的測試結果一般為百分?jǐn)?shù)形式,表示測試樣品的透過率。對于薄膜而言,透過率越高,則說明薄膜的透明度越好;對于玻璃而言,透過率越低,則說明玻璃的霧度越高。
需要注意的是,使用霧度儀進行測量時應選擇合適的測試條件,包括測試頭的選取、測試范圍的設定、測試時間等,以獲得準確、可靠的測試結果。此外,操作人員應保持儀器的干凈,避免污染和磨損,以確保測量精度和長期穩定性。
霧度儀霧度值影響因素:
1.儀器影響:不同實驗室的同類儀器,測試結果稍有差別。這主要由儀器誤差和操作誤差引起。從儀器來說,光源的變化、積分球內表面、標準板及光電池的變化都可能引起誤差;從操作來說,主要計數誤差。所以要求嚴格操作和定期校正儀器。
2.光源影響:光源不同,它的相對光譜能力分布就不同,由于各種透明塑料有它自己的光譜選擇性,對不同波長的光,透光率是不相同的,因此同一透明材料用不同光源測量,所得到的透光率和霧度不同。
3.試樣厚度的影響:試樣厚度增加,透光率下降,霧度增加,這是因?yàn)楹穸仍黾?,?duì)光吸收就多,因此透光率下降,同時引起光散射就增加,所以霧度增加。只有在同一厚度時才能比較透光率和霧度。
4.表面狀態的影響:試樣表面狀態,主要指表面是否平整光滑、有無擦傷、是否受到污染。
