透光率和霧度是透明材料重要的光學(xué)性能，是檢驗(yàn)產(chǎn)品質(zhì)量的重要指標(biāo)。在GB/T2410-2008《透明塑料透光率和霧度的測(cè)定》中，對(duì)透明材料霧度和透光率的測(cè)定方法進(jìn)行了規(guī)定，一種是霧度計(jì)法，一種是分光光度計(jì)法。本文介紹了霧度計(jì)法測(cè)定透明塑料的透光率和霧度的方法，感興趣的朋友不妨了解一下！

霧度計(jì)法儀器介紹：

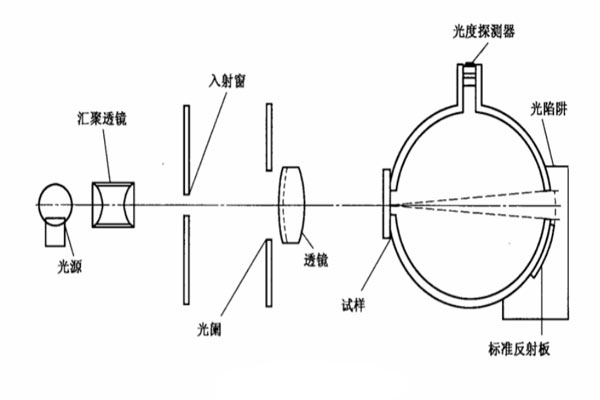

霧度計(jì)是測(cè)量透明塑料、玻璃以及其他透明材料對(duì)光線(xiàn)的散透射特性，并以霧度來(lái)定量表征的儀器。霧度計(jì)主要由積分球、光源、準(zhǔn)直系統(tǒng)、樣品倉(cāng)、光陷阱、標(biāo)準(zhǔn)反射板、光電探測(cè)器和信號(hào)處理等部分組成。其基本構(gòu)成原理如下圖所示。

用積分球收集透射光通量，只要積分球各開(kāi)口的總面積不超過(guò)積分球內(nèi)表面反射面積的4%，任何直徑的積分球均可。入射窗口和出射窗口的中心在積分球同一最大圓周上，兩者與球中心連線(xiàn)的夾角不低于170°。出射窗和入射窗口中心法線(xiàn)夾角不超過(guò)8°。當(dāng)光陷阱在工作位置，沒(méi)有放置樣品時(shí)，入射光束的軸線(xiàn)應(yīng)穿過(guò)入射窗和出射窗的中心。光探測(cè)器的位置應(yīng)位于與入射窗口呈90°士10°的球面上，并加擋屏以阻擋入射窗的直射光照明。要求照射樣品的光束為單向平行光，任何光線(xiàn)都不能偏離光束光軸超過(guò)3°。該光束不能在積分球的任何窗口產(chǎn)生光暈。當(dāng)樣品置于積分球入射窗口時(shí)，樣品的法線(xiàn)與入射窗和出射窗中心連線(xiàn)的夾角不能超過(guò)8°。當(dāng)光束沒(méi)有樣品阻擋時(shí)，穿過(guò)出射窗口的光束應(yīng)近似為圓形，邊界清晰，并且光束中心與出射窗口同心，形成與入射窗法線(xiàn)成1.3°±0.1°的環(huán)狀光斑。

測(cè)量用照明光源符合國(guó)際照明委員會(huì)（CIE）要求的C光源或A光源條件。

霧度計(jì)法測(cè)定透明塑料透光率和霧度方法：

1.樣品制備

試樣兩側(cè)表面應(yīng)平整且平行，無(wú)灰塵、油污、異物、劃痕等，并無(wú)可見(jiàn)的內(nèi)部缺陷和顆粒測(cè)量試樣的厚度。厚度小于0.1mm時(shí)，至少精確到0.001mm；厚度大于0.1mm時(shí)，至少精確到0.01mm。

2.開(kāi)始測(cè)量

調(diào)節(jié)霧度計(jì)零點(diǎn)旋鈕，使積分球在暗色時(shí)檢流計(jì)的指示為零。

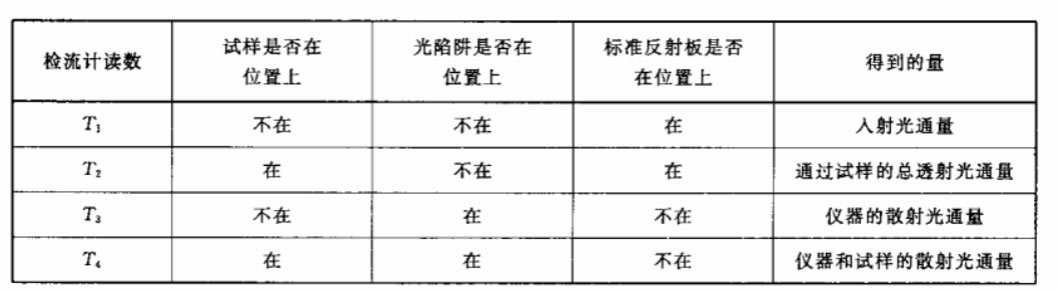

當(dāng)光線(xiàn)無(wú)阻擋時(shí)，調(diào)節(jié)儀器檢流計(jì)的指示為100，然后按照下表操作，讀取T₁、T₂、T₃和T₄。

反復(fù)讀取T₁、T₂、T₃和T₄的值使數(shù)據(jù)均勻。

3.結(jié)果計(jì)算和表示

（1）透光率

對(duì)于每個(gè)試樣，以百分?jǐn)?shù)表示的透光率按式下式計(jì)算：

式中：

T_t——透光率；

T₂——通過(guò)試樣的總透射光通量；

T₁——入射光通量。

結(jié)果取平均值，精確到0.1%。

（2）霧度

對(duì)于每個(gè)試樣，以百分?jǐn)?shù)表示的霧度按式下式計(jì)算：

式中：

H——霧度；

T₄——儀器和試樣的散射光通量；

T₃——通過(guò)試樣的總透射光通量；

T₂——儀器的散射光通量；

T₁——人射光通量。

結(jié)果取平均值，精確到0.1%。
