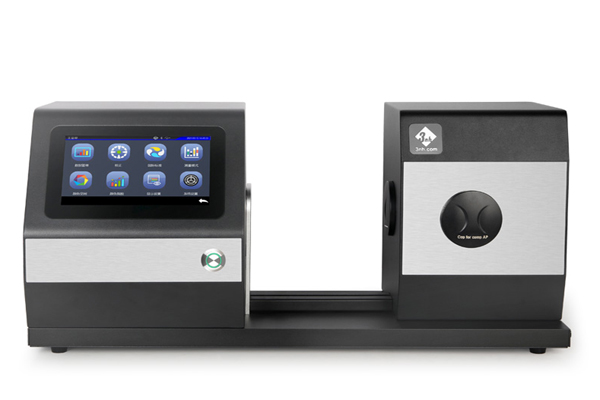

霧度儀作為光電儀器，可用于測試透明或半透明平行平面樣品的透光率和霧度，在玻璃加工、塑料加工、薄膜制造、顯示屏加工和包裝行業、液體藥液分析、實驗室領域等行業均有廣泛應用。本文介紹了霧度儀的工作原理和常見故障處理維護方法。

霧度儀的工作原理：

霧度儀采用積分球式工作原理，當光線射到一透明或半透明物體時，部分產生定向反射，部分產生漫反射，進入樣品后部分被吸收，部分被透過。經樣品的出射光中，主透射部分按折射定律前進，部分產生半球散射，其前進方向是散亂的。

透過試樣的光通量和射到試樣上的光通量之比（以百分?jǐn)?shù)%表示）稱透光率。透過試樣面偏離入射光方向的散射光通量與透射光之比（以百分?jǐn)?shù)%表示）稱為霧度。按照GB 2410-2008及ASTM D1003-61（2007），上述透光率是指通過試樣的半球透光率，即以半球總透射來考核的透光率（包括主透射和散射），其入射光是垂直于樣品表面的。同樣定義的霧度是指樣品的半球透光霧度，即超過一定角度的半球散射部分。因此，霧度儀采用積分球捕捉半球范圍內的全部透射光。

理想的入射光應是單一方向的入射光，但事實王很難做到，因此，生述標準對入射光的方向性被作為散射光接收的透射光的偏離角都作了嚴格的規定，這些規定通常稱為“幾何條件”。由于樣品本身吸收光譜特性的不同，樣品內散射微粒對不同光譜散射本領的不同，因此儀器對光源有一定要求。標準方法規定為C光源。同時對光接收器的光譜響應也做了規定，被采用的光電元件必須用濾光片校正，使其符合肉眼視覺靈敏度。這些條件，通常稱為儀器的“光譜條件。”

霧度儀常見故障處理方法及儀器維護：

1）儀器應置于干燥潔凈的室內，尤其應注意濕度、煙霧對霧度的影響，避免陽光直射和電磁場干擾。

2）被測樣品表面應保持清潔，必要時用溶劑或洗滌劑擦清，干透，或用軟筆去灰；隨機所附霧度片為表面散射處理，易受潮氣、濕度、油污灰塵等影響，清洗時用棉花球分別沾蒸餾水、酒精、香蕉水反復輕擦數次，數據不再變時，即為清洗完好。

3）儀器主要由微機系統控制，與電腦系統類似，有時可能會產生死機現象。如屏幕顯示“8888888888”，其故障則為儀器微機系統出錯，一般重按面板上測試按鈕或關機后重新開機即能解決，開機時建議至少預熱20min。

4）光源鹵鎢燈不亮，其故障為鹵鎢燈壞，解決方法為更換鹵鎢燈。打開后蓋，將鹵鎢燈上的兩個固定螺釘松開，向上拔取舊燈，更換新燈后，緊固螺釘。值得注意的是，新燈取拿應用紙包住，或戴上棉紗手套再操作，防止手印沾上。更換鹵鎢燈后必須重新調整儀器光路，燈絲高度調節到積分球入射窗處光斑均勻?yàn)橹?，使鹵鎢燈發出的光源能有效通過聚光鏡、光欄、物鏡、積分球、出射窗口、入射窗口。

5）標準反射器不工作，其故障為電路機械故障，解決方法為先打開上蓋，按控制印板上的微動開關，若該板上的發光管不跳動，則電路板壞。若發光管跳動，則為機械傳動部分卡住。打開接收系統（右側）的上蓋，對傳動部分進行排查。
